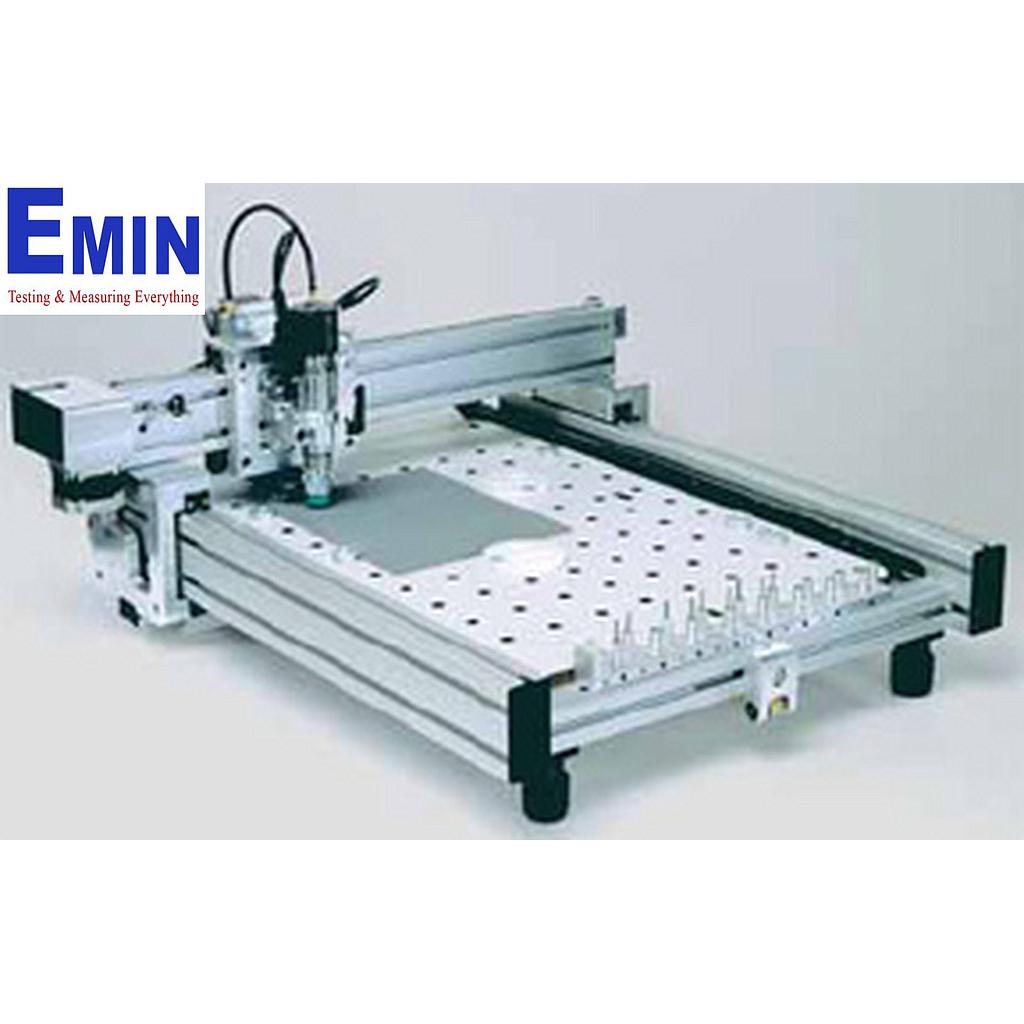

Mega CCD CNC machine

Manufacturer: Mega

Model: CCD

Origin: EU

Warranty: 12 months

Accuracy ± 0.001”, Repeatability ± 0.0004”

Machine bed with universal fixture system, suitable for both clamps and ref. pins

KaVo high speed spindle motor, 150 Watt, including 1 / 8" (3.175 mm) chuck

Software controlled spindle speed up to 60000 rpm

Standard travel area: 325 x 495 x 30 mm 3 (max. available 500 x 600 x 45 mm 3 )

Semi or fully automatic tool change (ATC) options available. Compressor required for ATC machine.

Smallest drill diameter: 0.3 mm

Integral depth limiting device for (isolation) milling and engraving on uneven surfaces

Stand alone control unit (19" rack) connects to all standard PC's with 1 free serial port

Driver software for Excellon, Sieb&Meyer or HP/GL data.

All machine parameters software controlled and configurable

Step definition: 1 mil (=0.0254 mm), precision +/- 1 step

Maximum speed per axis: 93 mm/s (=5.6 m/min) Drill speed: 5 hits/s (=18000 holes per hour)

Power supply: 220-240 V, 50 Hz, approx. 250 VA.

Required desktop size: approx. 120 x 80 cm 2 Weight: approx. 32 kg

Option

Code 13-111100: KIT OF 50 ASSORTED TC DRILL BITS 1/8" SHANK: Bộ kit 50 phụ kiện mũi khoan các loại có đường kính cán 1/8''=3.175mm
Code 13-111151: 5 ASSORTED POINT END CUT ROUTERS 3.175mm SHANK: Bộ mũi cắt mạch in 5 cái đường kính cán 3.175mm
Code 700-008 : AUTO TOOL CNC WITH ROUTEPRO : máy khoan và phay CCD có tự động thay mũi khoan, phay
Code 700-002-P: ISOCAM PRO ISOLATION ROUTING SOFTWARE: phần mềm ISOCAM PRO có chức năng xuất dữ liệu phay và nhiều tính năng khác
Code 700-010-5: COMPRESSOR FOR AUTO TOOL CHANGE CNC MACHINE : Máy nén khí dùng cho chức năng thay mũi tự động
Code 700-013-15: CNC 90 DEGREE ROUTER FOR ISOLATION MILLING : Mũi phay mạch in 90 độ
Code 700-013-4: FLOOR STANDING ENCLOSURE FOR MANUAL & AUTO CNC : Chân để máy
Code 700-013-8: CNC 60 degree ROUTER FOR ISOLATION MILLING: : Mũi phay mạch in 60 độ
Code 700-015-2: 500 X 325 X 4 MM MDF BACKING BOARD (SP): Tấm gỗ MDF dùng để đặt mạch in lên để gia công trên máy
